设备如下：

　　10几个变频器(075k~5KW，单相220~380V混着的)，1个大变频器，目测45KW左右大小。

　　然后4个加热箱，一个箱子16根1KW加热管左右(220V，星接,某些不均衡，中点未接零)，也是前几天一起改的。

　　前天叫我帮忙改控制部分程序，加了几个小继电器控制电磁阀，出问题了，找了2波人(比较水的那种)没搞定，找到我。

　　原话：师傅，帮我过来看看吧，我这里2个变频器炸了!

　　赶到现场，220V的变频器，好几个变频器，1个3P空开分下来的L线，N线是跳接的，我操。

　　通电，发现N线断了一根，恰好就是烧毁的2个变频器的N线!

　　美滋滋的想着，这么容易找到问题?接好N线，吃了饭等买的变频器送过来!

　　换上，调试好参数，电机转起来，OK。~

　　问题来了

　　让测试整条流水线开起来，

　　1.开启加热，OK

　　2.开启所有变频器控制，OK

　　3.他们工人开启45KW那个大变频器，对面的防爆灯直接炸了，一排4个，就剩一个能亮!

　　4.立马拉了总闸，几个人懵逼了。。。

　　老板懵逼了，我也懵逼了!

　　拆下一个防爆灯的LED灯，标称450V耐压的滤波电容直接炸了!

　　算下来，AC220V估计变成了AC320V以上!

　　1.单独开启加热，L1 L2 L3对N线电压都正常AC220~230之间，相差3V不到。(虽然加热管星接中性的未接N，但是电压偏差不大，电流未看)

　　2.开启那个大变频器，也是AC380V用电，不存在单相用电啊。

　　3.防爆灯炸的时候，设备每个空开都没见跳闸，也就是说设备的变频器，加热组未短路!

　　4.后来检查了设备上级的空开，到配电房的空开，未见N线异常，以及其它明显异常!

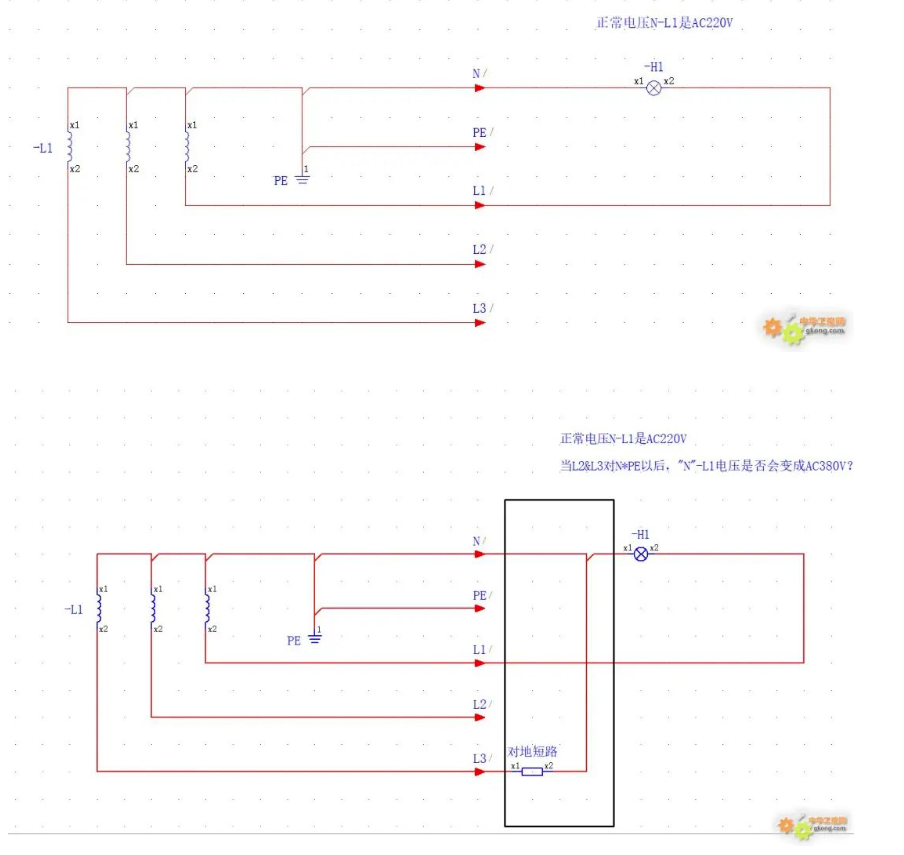

　　如图分析，正常N-L1之间是220V，如果整个供电负载，L2或者L3对地(PE,N)短路或者接近短路(线路损耗之类的)，是否会造成N-L1之间电压变成AC380?

　　感觉没有维修方向了，哎 都是难啃的骨头!

　　网友回复

　　A:  如果N线没接地或接地不好，有可能因为单相接地造成类似问题，如果是这样，要查变频器那一段，找出接地故障点。

　　B:你加热部分加个漏保看看跳不跳?怀疑加热部分有问题。

　　C：如果只是三相不均衡，不会让450V的耐压电容炸了(整流滤波)

　　最终原因：

　　变频器电机线对地磨破皮了，相当于N线不是0点了。

　　总结一下：

　　1.肯定不是PE N线混用的情况，至少我看到没有;

　　2.根本问题还是供电系统N点电位不是0了，(偏相不会导致电压升高到450V电容炸飞)，只有N-L之间电压AC330+(整流滤波反推要超过电容耐压DC450V)，考虑是一瞬间就炸了，我感觉380V都不一定有这个威力!

　　3.小厂供电配置也非常的乱，比如，400A的空开进设备，设备电流我看了，运行起来50A左右(加热+电机)，大风机变频器是单独的，不是设备一体的。

　　变频器柜子空开配置的200A/3P;接地也是不合理的虚接(37KW变频器，2.5mm的接地线从隔壁电柜拉过来，压在电柜安装地脚膨胀螺栓上面)

　　反正就是很多不合理

　　4.客户描述是这样的：早晨用了半天，中午吃了饭一会就坏了，变频器炸了(听到响了，电容我看也炸了，并且公用零线也炸断了)，反过来想，也就是电机线经过半天摩擦破皮和机械转轴链接了。

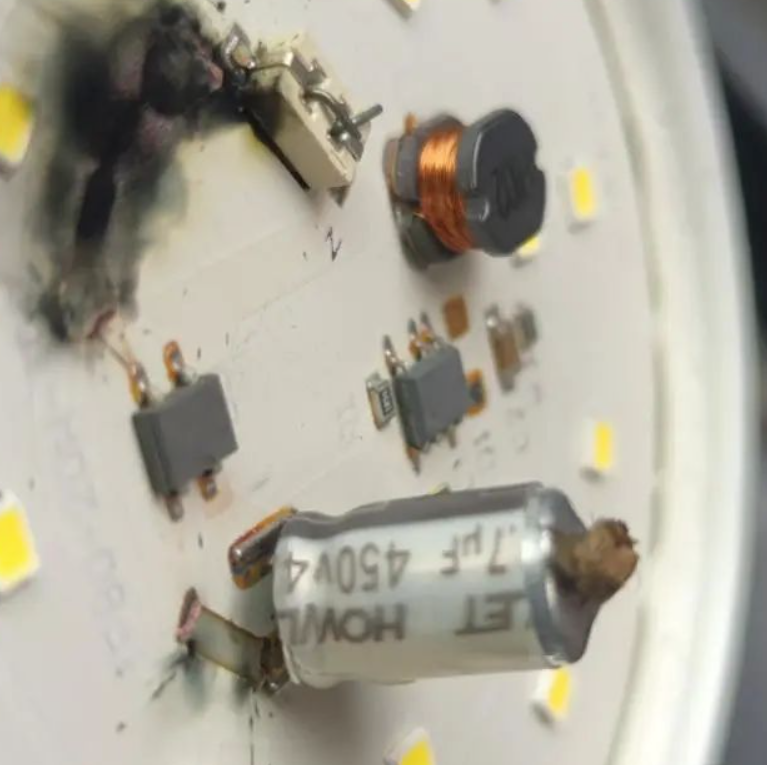

　　450V的LED滤波电容，直接炸了

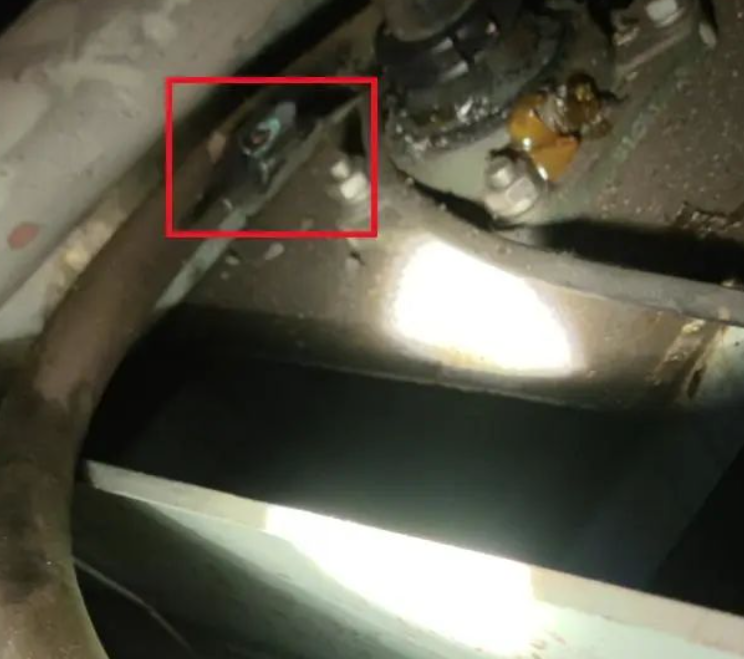

　　罪魁祸首：电机线和轴摩擦

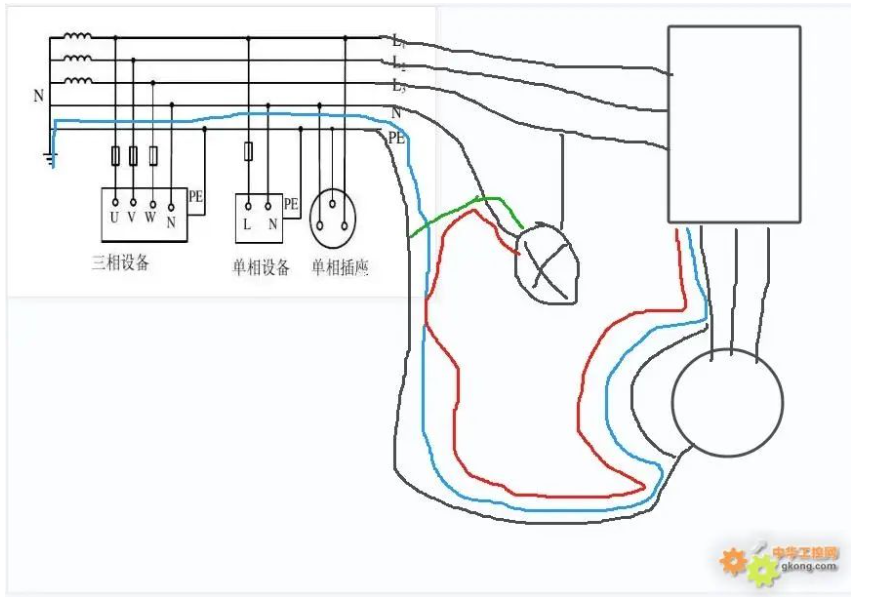

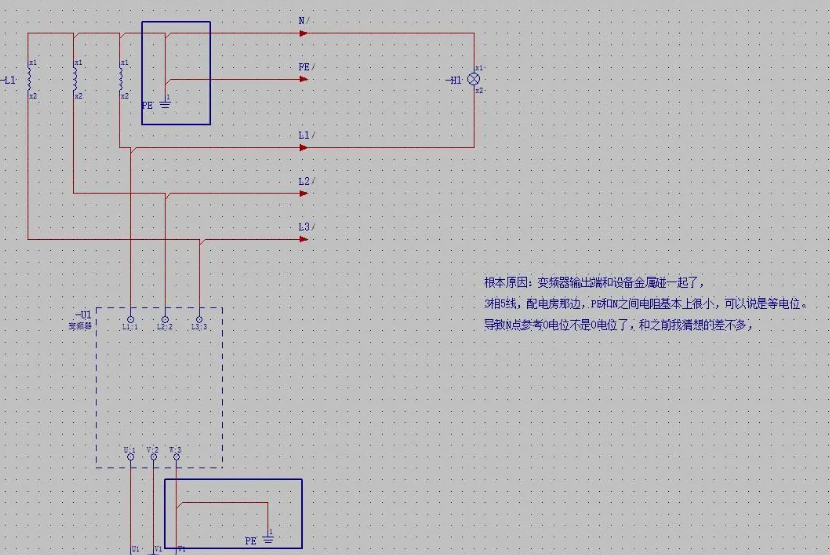

　　电位示意图

　　经验总结

　　N线虚接，不会造成电压升高到直接炸机的情况，

　　只有N点不会0电位才会造成 N-L之间瞬时高压，

　　比较顺利的原因是：变频器报接地故障了，不然还要一顿好找,也算是运气较好!

　　现场是喷漆车间，老板吓死了，如果燃起来，他这么多年的身家我估计都没了~

　　故障背锅侠：

　　另一波改加热管的队伍!

　　为啥?

　　因为他们给加热箱拉过线，可能是把电机线给蹦出来了，哈哈哈哈~

　　~~~~~~~~

　　细节决定成败，如果电机线穿管进电缆槽盖起来就没这回事了，如果空开配置合理也没这回事了，如果变频器柜子接地合理也没回事了。

　　补充说明：

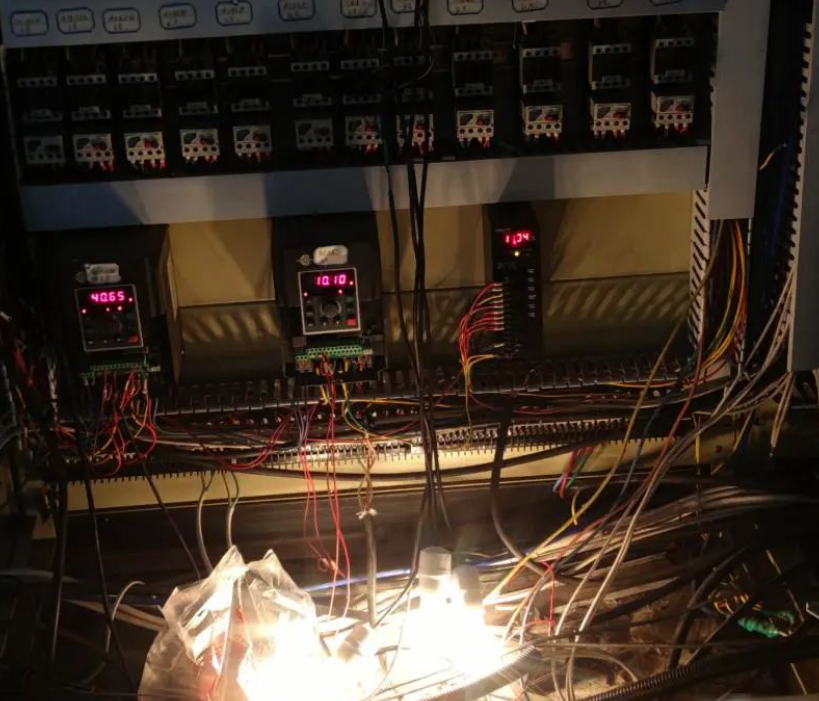

　　1.因为不知道原因导致N-L电压忽然升高，怕烧东西，我让找了3个白炽灯接ABC三相，发生异常高亮肯定电压高了，及时断电!

　　ps:内部线灰常乱~哈哈

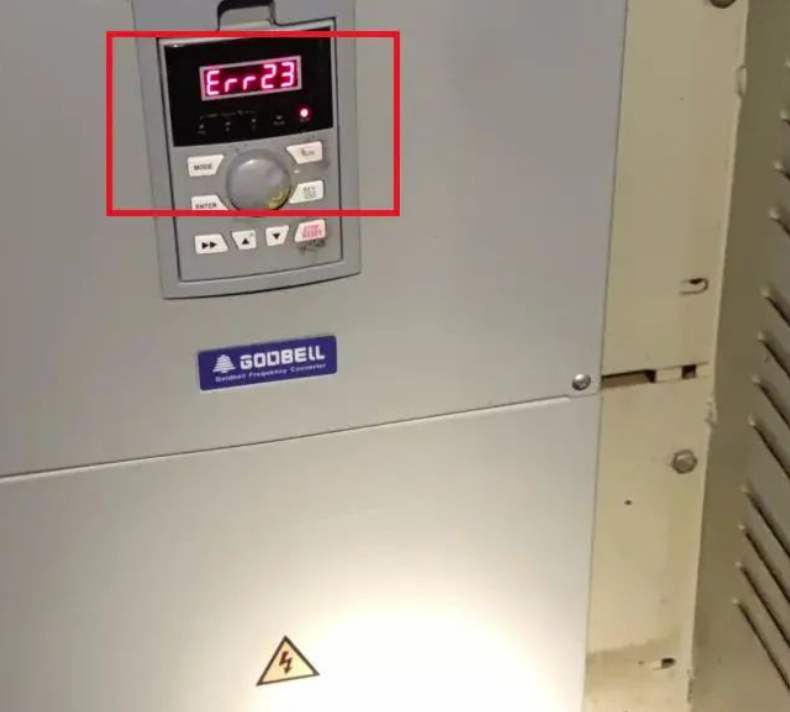

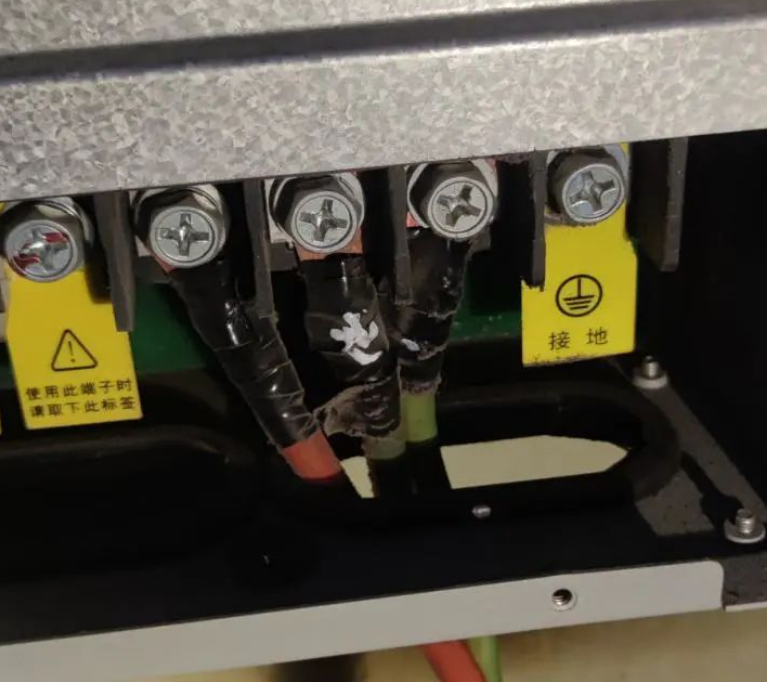

　　2.变频器报警代码，右下角是接地线，很细很细。不知道是谁装的。

　　3.变频器接地也未接，(好多人感觉接地线不过电流，随便接上就OK了，殊不知，如果设备发生短路电流，你那根细线直接崩飞。)

　　当然，很多时候成本决定很多东西，最近给基站安装机柜，因为成本问题，机柜接地线从25mm的铜线搞成16mm的，到现在用非国标16mm的，为啥?

　　成本!成本!

　　再补充一下

　　老板不懂，找的电工也是水货.

　　Y形连接加热管，安装位置的原因，3相加热管安装有多有少，我多嘴了一句，师傅，要不中点拉一根线接到设备N线排上去?没人理我。

　　加热管是220V 1KW的，你搞成3相不平均，电阻大的(加热管少)一相岂不是电压会超过220V?

　　它吃的功率会增加不少呢。

　　反正是，小地方，电工也水，老板也随意。

　　各位大佬你们怎么看呢？欢迎大家补充交流！
